2006年10月8日改訂
方々のサイトの情報及び独自調査で調べた物です。間違っている部分があると思いますので注意してください。
基本的にDWORD(unsigned long, 4byte)単位となっているようです。
バイナリエディタで見る場合、4byteごとに区切ったものを下位バイトから順に並べ直したものが16進数の数値になります。（説明難しい・・）
| 識別番号 | 内容 | レコードサイズ | 補足 |
|---|---|---|---|
| なし | ヘッダ | ? | ファイル先頭 |
| 0x00000006 | 出発機 | 0x48 | |
| 0x00000005 | 到着機 | 0x64 | |
| 0x00000007 | SPOTOUT | 0x38 | |
| 0x00000008 | 風向風速変更 | 0x14 | |
| 0x00000009 | 滑走路閉鎖 | 0x28 | |
| 0x00001518 | テロップ表示 | 不定? |
時刻フォーマットについて
福岡より前のシナリオでは10進数でhhmm（24時間制で時刻2桁、分2桁）という数値を16進数になおしたものが入っています。
(例）13時25分は10進数1325、これを16進数に直して0x0000052D。バイナリエディタで見ると 2D 05 00 00。
福岡以降のシナリオは10進数でhhmmssという数値を16進数になおしたものが入っています。
(例）13時25分15秒は10進数132515、これを16進数に直して0x000205A3。バイナリエディタでは A3 05 02 00。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 32? | char[] | シナリオ名 | stageフォルダ以下のフォルダ名とiniファイル名に一致 NULL(0x00)で終端（文字列の終わりを示す） |
| 32 | 4 | DWORD | シナリオ開始時間 | 10進数hhmm 福岡以降は0x00FF0000を加える。 |
| 36 | 4 | DWORD | シナリオ終了時間 | 何度目の00分で終了するか 終了時刻は00分固定 |
| 40 | 4 | DWORD | ノーマル得点 | |
| 44 | 4 | DWORD | エキスパート得点 | |
| 48 | 4 | DWORD | ||
| 52 | 8 | char[8] | BGMファイル名 | musicフォルダ内のファイル名に一致 |
| 60 | 4 | |||
| 64 | 4 | |||
| 68 | 4 | |||
| 72 | 4 | |||
| 76 | 8 | char[8] | エンディングファイル名 | このファイル名の実行ファイルがエンディングで起動される |
| 84 | ||||
| 104 | 4 | DWORD | 空港視点の角度 | |
| 108 | 4 | DWORD | ||
| 112 | 4 | DWORD | ||
| 116 | 4 | DWORD | 空港視点中心部までの距離 | |
| 120 | 4 | DWROD | ||
| 124 | 4 | DWORD | テクスチャの光濃度(R) | 最大値0xFF |
| 128 | 4 | DWORD | テクスチャの光濃度(G) | 最大値0xFF |
| 132 | 4 | DWORD | テクスチャの光濃度(B) | 最大値0xFF |
| 136 | 4 | DWORD | 大気の色合い(R) | 最大値0xFF |
| 140 | 4 | DWORD | 大気の色合い(G) | 最大値0xFF |
| 144 | 4 | DWORD | 大気の色合い(B) | 最大値0xFF |
| 148 | 4 | DWORD | 滑走路のライト具合 | 0:昼、1:夕方、2:夜 |
| 152 | 4 | DWORD | ||
| 156 | 4 | DWORD | 空模様のファイル指定 | sky*.plmの*部分の数値 |
06 00 00 00 から始まる0x48(72)バイトが1つの出発便の定義となります。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00000006固定 |
| 4 | 4 | DWORD | 固有値ID | SPOTOUTレコードへのリンクID |
| 8 | 4 | DWORD | スポット | 出発スポットID |
| 12 | 4 | DWORD | 便番号 | ANA1001便の場合10進数で1001 |
| 16 | 8 | char[8] | 航空会社3レター | 最後5バイトはNULL(00) |
| 24 | 8 | char[8] | 機種コード | airplaneフォルダ内のフォルダ名と一致 |
| 32 | 4 | char[4] | 行き先空港4レター | |
| 36 | 4 | DWORD | ||
| 40 | 4 | DWORD | ||
| 44 | 4 | DWORD | スコーク | 10進数で最大4桁（空港によっては未使用？） |

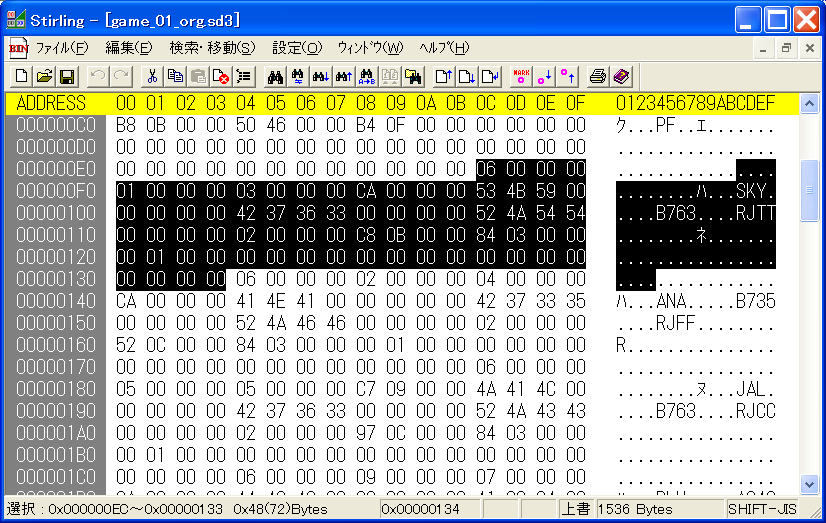

下記画面は関空1-1のシナリオファイルです。選択部分が1つの出発便を表します。
05 00 00 00 から始まる0x64(100)バイトが1つの到着便の定義となります。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00000005固定 |
| 4 | 4 | DWORD | 機体出現時間 | |
| 8 | 4 | DWORD | 固有ID? | |
| 12 | 4 | signed long? | 出現場所、高度関係 | |
| 16 | 4 | signed long? | 出現場所、高度関係 | |
| 20 | 4 | DWORD | ||
| 24 | 4 | DWORD | 飛行速度 | 0xD2が標準ジェット機 |
| 28 | 4 | DWORD | ||
| 32 | 4 | DWORD | 便番号 | ANA1001便の場合10進数で1001 |
| 36 | 8 | char[8] | 航空会社3レター | 最後5バイトはNULL(00) |
| 44 | 8 | char[8] | 機種コード | airplaneフォルダ内のフォルダ名と一致 |
| 52 | 4 | char[4] | 出発空港4レター | |
| 56 | 4 | DWORD | ||
| 60 | 4 | DWORD | ||
| 64 | 4 | DWORD | ||
| 68 | 4 | DWORD | 標準到着時刻 | ストリップに表示される到着時刻 |
| 72 | 4 | DWORD | ||
| 76 | 4 | DWORD | 到着スポット種別 | 国内、国際、貨物などのスポット種別 |
| 80 | 4 | DWORD | ||
| 84 | 8 | char[8] | STAR | 到着経路 |
| 92 | 4 | DWORD | ||
| 96 | 4 | DWORD |

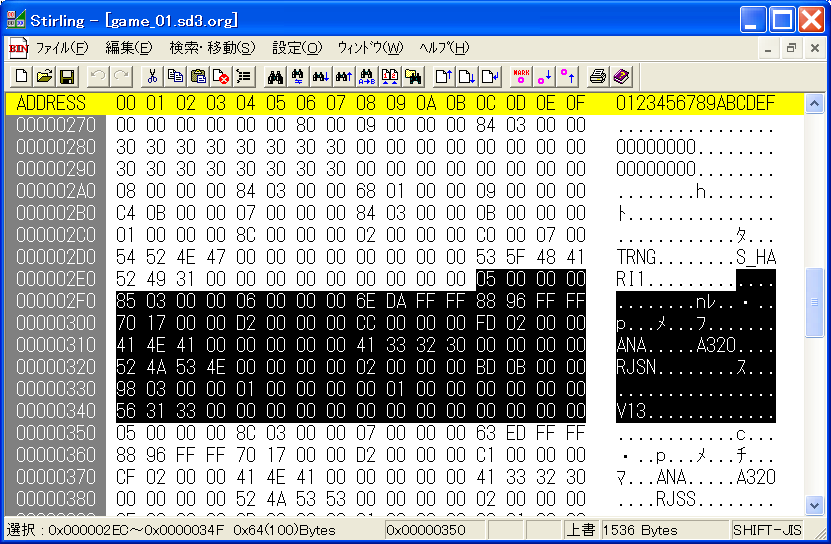

以下千歳1-1シナリオファイル。選択部分が到着機1便分。

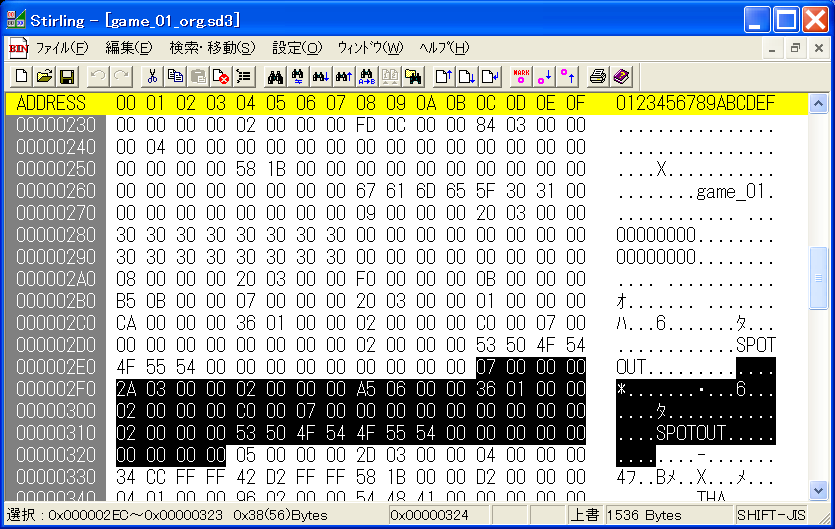

| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00000007固定 |
| 4 | 4 | DWORD | ストリップ出現時刻 | |
| 8 | 4 | DWORD | 固有値ID | 出発機レコードの対応する固有値ID |
| 12 | 4 | DWORD | ||
| 16 | 4 | DWORD | ||
| 20 | ||||
| 24 | ||||
| 28 | 4 | char[4] | TAXI | タキシングの場合"TAXI" 出発機の場合NULLで埋める |
| 32 | ||||
| 36 | ||||
| 40 | 8 | char[8] | SPOTOUTまたは タキシングルート |
出発機の場合SPOTOUT タキシング（スポット移動）の場合タキシング元_タキシング先_? |
| 48 | ||||
| 52 |
08 00 00 00 から始まる0x14(20)バイトが1定義となります。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00000008固定 |
| 4 | 4 | DWORD | 変更時刻 | |
| 8 | 4 | DWORD | 風向（度） | 10進数で0-359? |
| 12 | 4 | DWORD | 風速（kt) | |
| 16 | 4 | DWORD | 気圧(QNH) |
アスキー文字を8文字連続させてオープンとクローズを指定します。
00000000で全ての滑走路がオープン、11111111で全ての滑走路がクローズとなります。1文字ずつ個々の滑走路番号に対応していて、特定の滑走路のみクローズさせることもできます。対応は空港ごとに異なるため調べていません。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00000009固定 |
| 4 | 4 | DWORD | 変更時刻 | |
| 8 | 8 | char[8] | '0' or '1' | 0(0x30)でオープン 1(0x31)でクローズ |
| 16 | 4 | DWORD? | ? | |
| 20 | 4 | DWORD? | ? | |
| 24 | 8 | char[8] | '0' or '1' | 意味は未解析 |
| 32 | 4 | DWORD? | ? | |
| 36 | 4 | DWORD? | ? |
atc表示欄にテロップを表示します。おそらく一部の空港のみの対応。
| レコード先頭からのオフセット(byte) | サイズ(byte) | 変数型 | 内容 | 補足 |
|---|---|---|---|---|
| 0 | 4 | DWORD | レコード識別番号 | 0x00001518固定 |
| 4 | 4 | DWORD | 表示開始時刻 | |
| 8 | 4 | DWORD | 表示色 | |
| 12 | 4 | DWORD | 表示継続時間？ | |
| 16 | 不定(4の倍数） | char[] | 表示文字列 | Shift_JIS NULL終端 |
